[SUZUKI 750 KINGQUAD] Branchement feu arrière et clignotant
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    QUADS SESSION Index du Forum -> ESPACE TECHNIQUE -> L'atelier -> ELECTRICITE
Sujet précédent :: Sujet suivant
Auteur Message
 Stefen76
 Quadeur Fou
 Quadeur Fou

Hors ligne

 Inscrit le: 09 Fév 2009
 Messages: 1 341

Localisation: Rouen
Point(s): 93
Moyenne de points: 0,07
Quad: Suzuki 750 Kingquad

 MessagePosté le: Sam 25 Aoû - 17:35 (2012)    Sujet du message: [SUZUKI 750 KINGQUAD] Branchement feu arrière et clignotant Répondre en citant

Bonjour,

J'ai reçu mon nouveau feu arrière à led tout intégré (Feu, stop, clignotants) mais y a pas de schéma de cablage avec  Sad

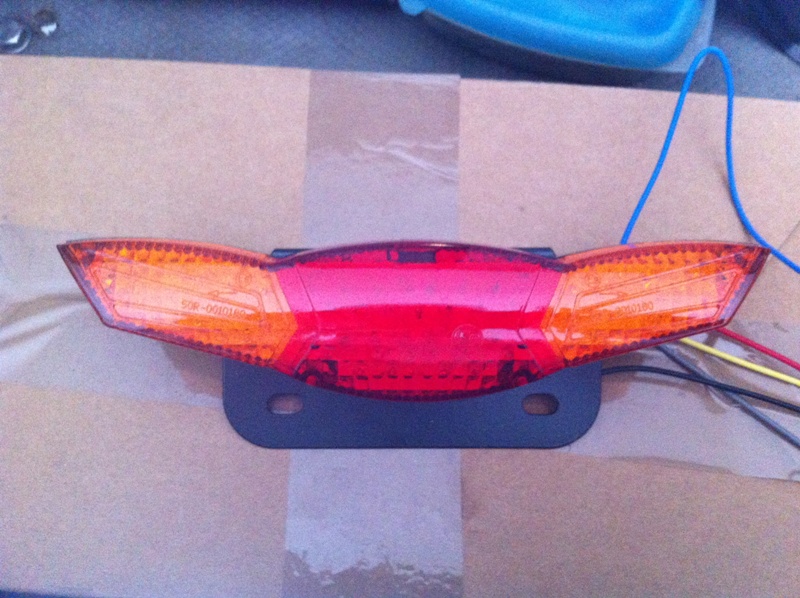

Voilà une photo de la bestiole :

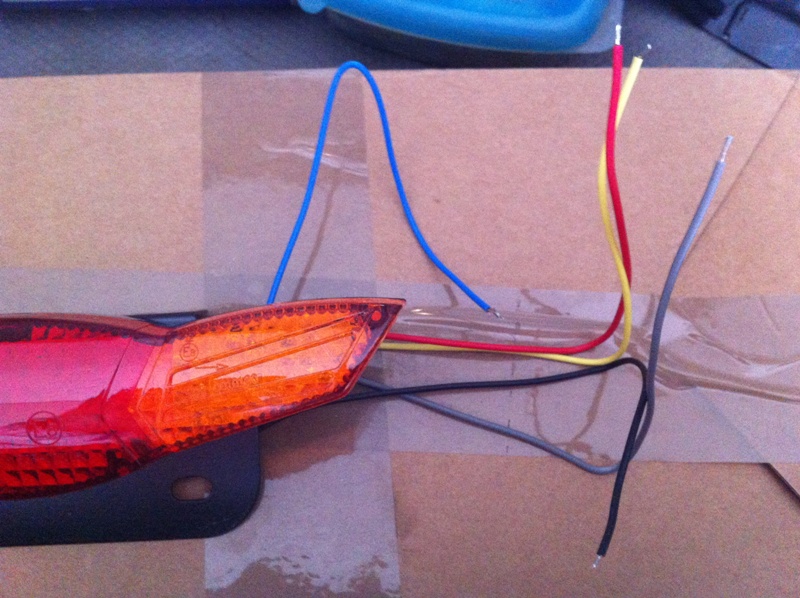

Il y a 5 fils : rouge, bleu, jaune, noir et gris...

Est-ce que vous avez une idée des branchements à faire avec tout ce bordel !!!


_________________
Stefen76
Suzuki 750 KingQuad

http://www.terraquadaventure.com
Terra Quad Aventure, Tentez l'aventure

Et sur twitter @terraquadaventu
