Bonjour,

Voilà comment monter un kit Xenon HID sur le phare de guidon du 750 Kingquad


L'ampoule d'origine du phare est un modèle HS1 35w, malheureusement on ne trouve quasiment pas de kit Xenon en HS1, mais ce format est identique au format H4 beaucoup plus standard.

J'ai donc acheté un kit Xenon H4 HI 35w 6000k avec ballast Slim sur le site http://www.vegatuning.fr que je remercie pour toute l'aide et le support hyper réactif


Et voilà la jolie boite que vous recevrez en 3 jours après la commande

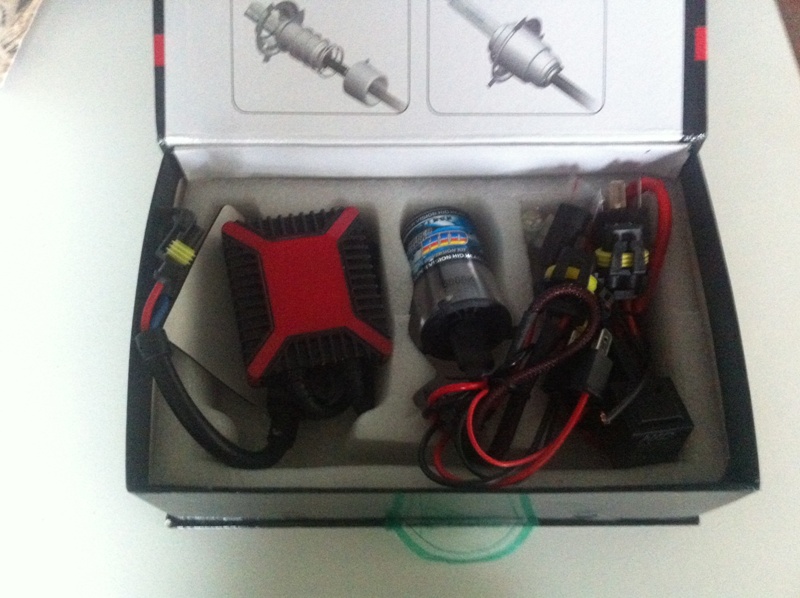

Le kit est composé :
- d'une ampoule H4 HI
- du ballast
- du câble relai avec fusible
- du schéma de montage

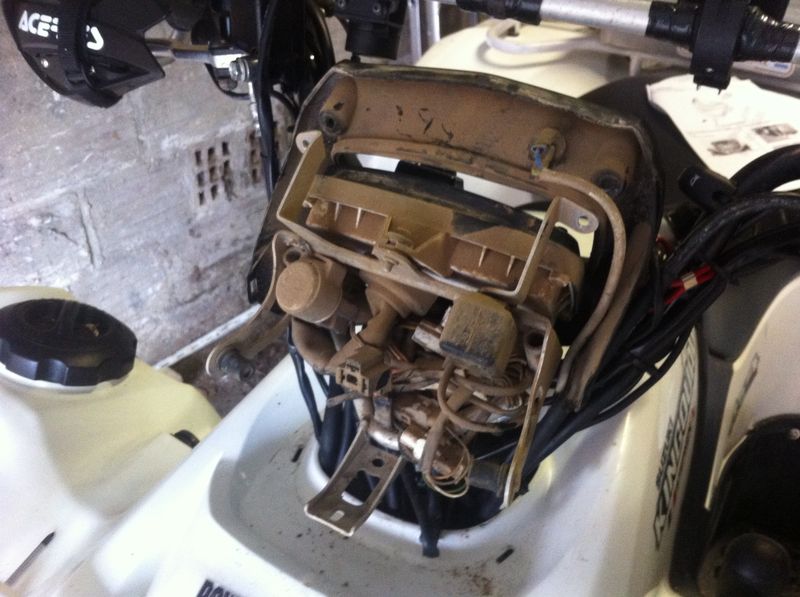

On démonte le capot et le phare :

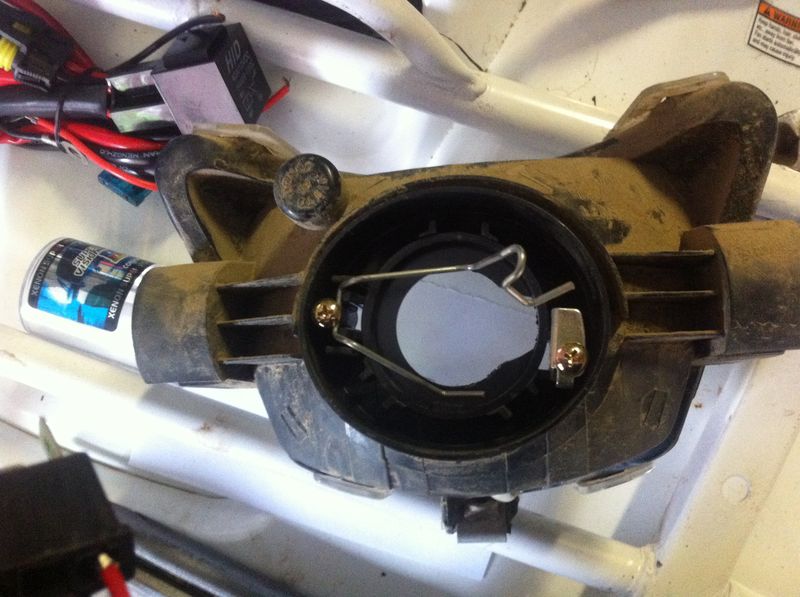

Maintenant il faut légèrement modifier l'entrée de l'ampoule dans le phare comme ceci :


On installe l'ampoule Xenon dans le phare et on branche le ballast :


Vous allez me dire ou est le câble relais et bien justement, le phare de guidon du kingquad est un phare mono-position, il n'y a pas le mode code et phare donc la prise du faisceau qui arrive ne dispose que de 2 fils, un plus et un moins.

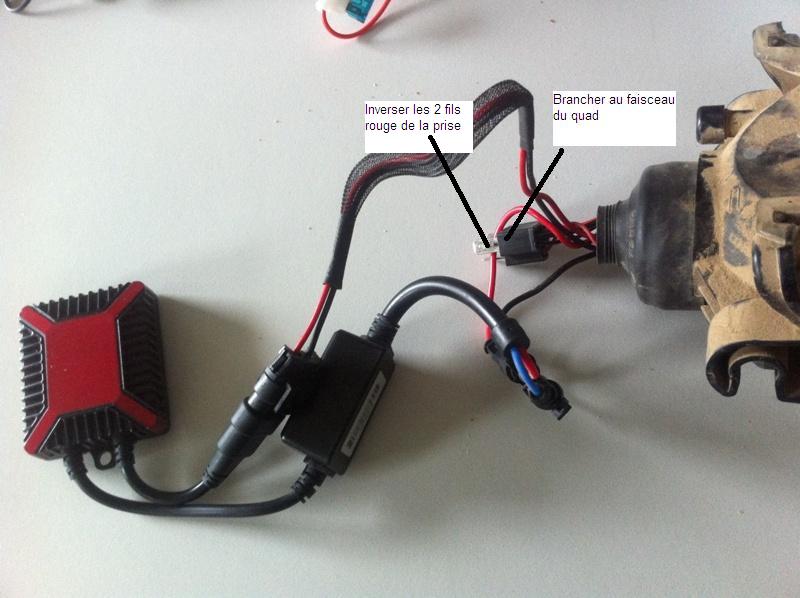

On a pas besoin du câble relai, il faut juste inverser les 2 fils rouge de la prise de l'ampoule pour que le système fonctionne
j'ai mis pas mal de temps à trouvé et mon vendeur m'a même envoyé une ampoule H4 HI/LO avec un nouveau cable relai gratuitement...

Et voilà le résultat :

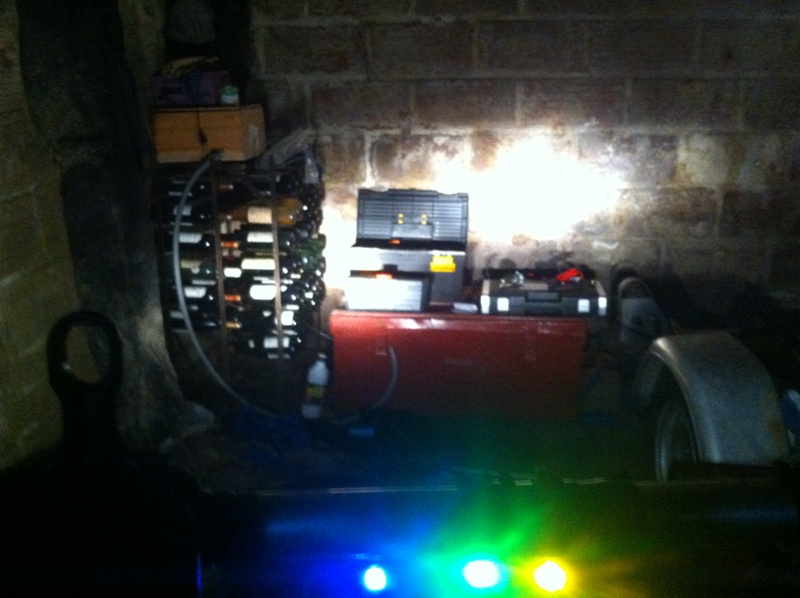

Eclairage en mode code (le phare de guidon éteint) :

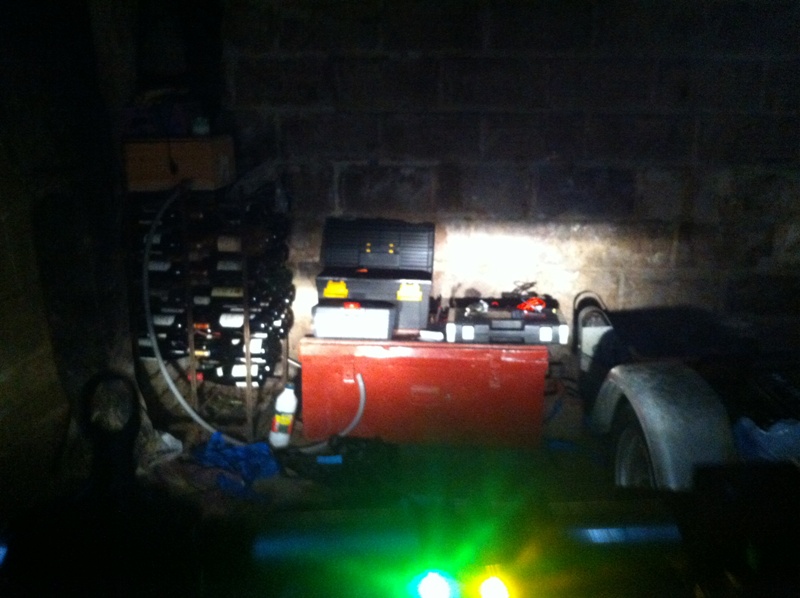

Eclairage en code et phare (le phare de guidon éteint) :

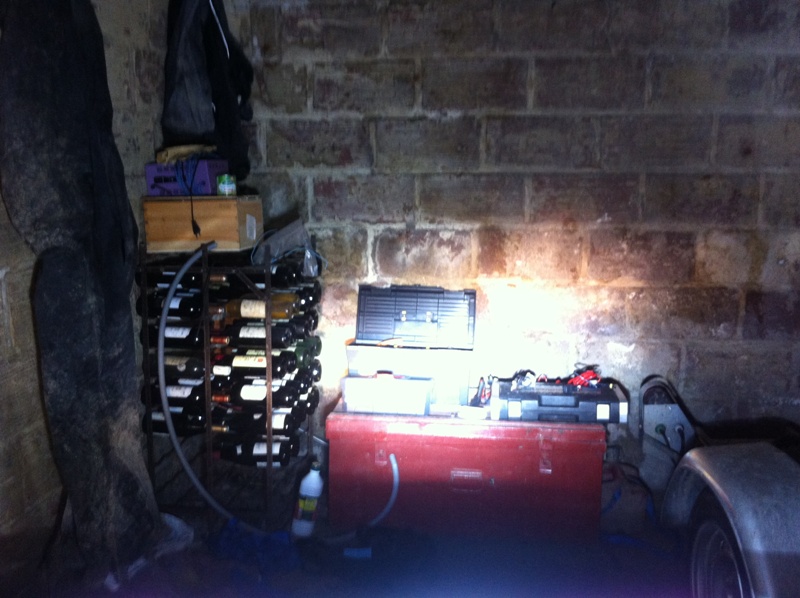

Eclairage en code et xenon :


Il y a même la place dans le phare de guidon pour mettre le ballast


Oui je sais les soulards vont uniquement pencher leur regard sur la gauche Mr. Green
